Характеристики
Тип товара |
фильтр сетчатый промывной с редуктором |
Артикул |
FK06-1/2AAM |
Размеры
|
Размер ячейки фильтра, мкм |
100 |
Диаметр подключения |
1/2" |
Габаритные размеры, мм |
140x245 |
Размер картриджа |
10 |
Технические характеристики
|
Температура воды,°С |
70°С |
Пропускная способность (Kvs), м3/ч |
2,5 |
Рабочее давление, бар/атм |
25 |
Редуктор давления |
есть |
Шкала установок редуктора |
есть |
Материал и конструкция
|
Материал |
латунь |
Конструкция |
промывной |
Тип фильтра |
проточный |
Характеристики
|
Тип воды |
жесткая |
Предварительная очистка |
от извести, от волокон пеньки, от песчинок, от ржавчины |
Тип очистки |
тонкая |
Метод очистки |
прямоточный |
Способ очистки |
механический |
Количество ступеней очистки |
1 |
Тонкость очистки |
100 микрон |
Состав картриджа |
нержавеющая сетка |
Подключение к водопроводу |
есть |
Размещение |
магистральное |
Резьба |
наружная |
Тип соединения |
резьба |
Дополнительная информация |
антибактериальный |
Вес, кг |
1,40 |
Оснащение
|
Оснащение |
ключ к промывному фильтру, набор американок с прокладками |
Состав поставки |
фильтр в сборе, ключ к промывному фильтру, набор американок с прокладками, инструкция по монтажу, паспорт |
-
Описание

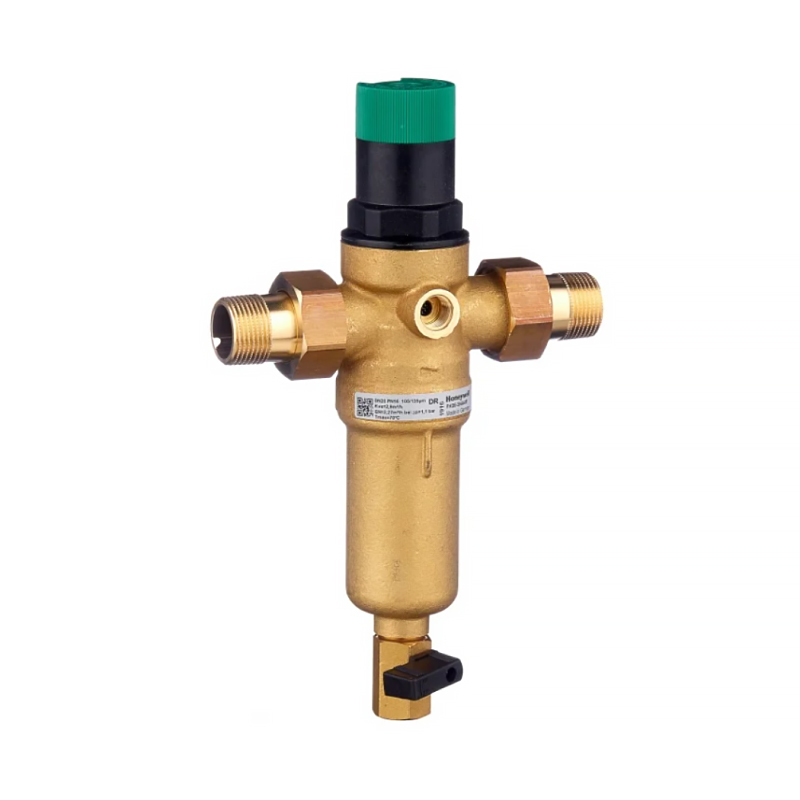

Фильтр сетчатый промывной со встроенным редуктором давления для предварительной очистки горячей или холодной воды от механических примесей – частиц ржавчины, волокон пеньки, песчинок. Предназначен для защиты водопроводных труб, водонагревателей, защиты насосного оборудования, смягчителей воды, деминерализаторов, установок обратного осмоса, систем понижения давления, стиральных машин и другого сантехнического оборудования.
Используется в водоснабжении зданий всех типов, может использоваться в промышленных и коммерческих целях в пределах их технических условий.
Фильтр имеет компактные размеры и спроектирован для монтажа в местах с ограниченным пространством. Устанавливается на горизонтальном трубопроводе чашей вниз.
Встроенный клапан понижения давления предохраняет от избыточного питающего давления установки, находящиеся после фильтра. Применение фильтра со встроенным клапаном понижения давления позволяет избежать повреждений, вызванных повышенным давлением и уменьшить расход воды.
Посредством клапана понижения давления можно также поддерживать постоянный уровень установленного давления, даже при наличии колебаний входного давления в широких пределах. Выходное давление регулируется в пределах от 1,5 бар (0,15 МПа) до 6,0 бар (0,6 МПа). На корпусе с двух сторон предусмотрены посадочные места для подключения манометра, позволяющего визуально отслеживать давление воды на выходе. Регулирующая пружина клапана с водой не контактирует. Седло клапана сбалансировано. Снижение рабочего давления и поддержание его на постоянном уровне сводит к минимуму шум потока воды в установке.
Конструкция:
• Латунный корпус с двумя отверстиями для манометра

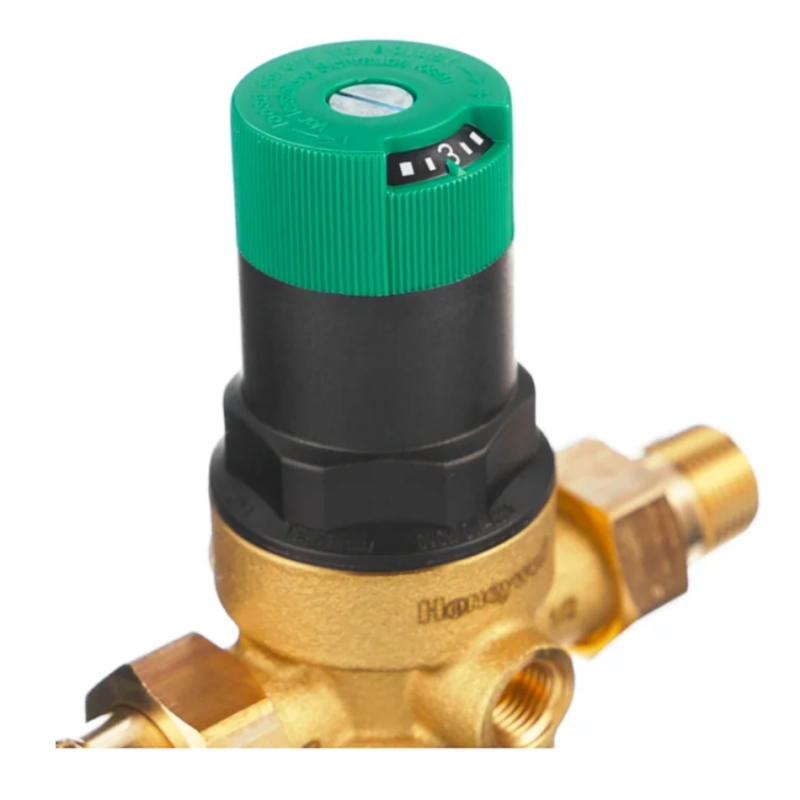

• Пружинный стакан с ручкой настройки и регулировочной шкалой
• Настроечная пружина из пружинной стали
• Клапанная вставка с встроенной мембраной
• Сменная фильтрующая сетка изготовлена из тонкой проволоки из нержавеющей стали с размером ячеек 100 мкм или 50 мкм (на выбор). При необходимости, заменяется на другую без демонтажа фильтра
• Термостойкая латунная колба. Устойчива к высоким температурам и повышенному давлению воды.

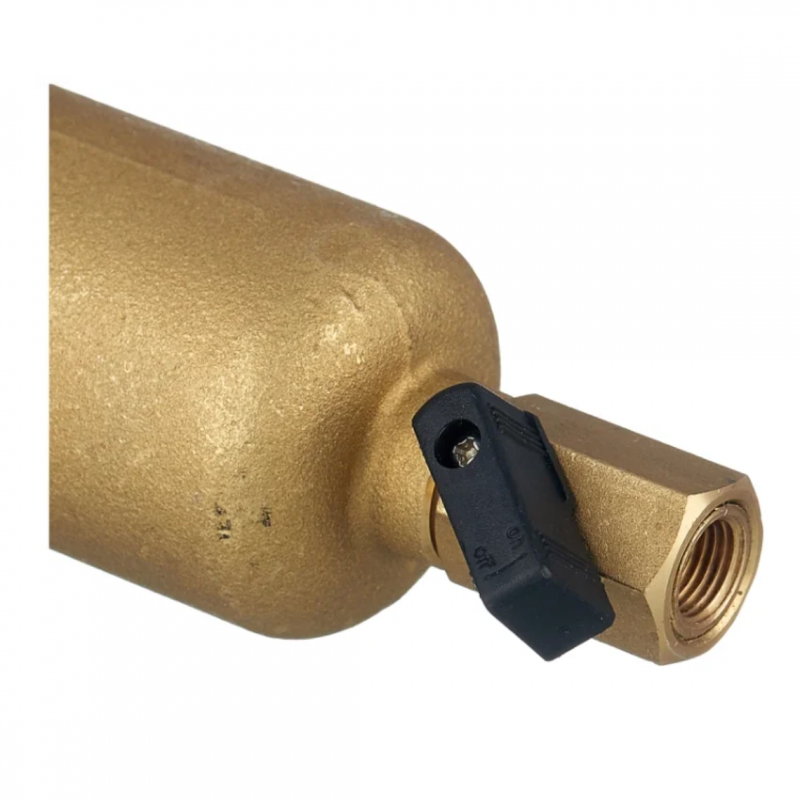

• Шаровой дренажный клапан
• Соединительные фитинги (резьба наружная)
Принцип действия:
В режиме фильтрации вода протекает от входа фильтра через вставку с фильтрующей сеткой к выходу. При прохождении воды через фильтрующую сетку механические (нерастворимые) примеси задерживаются ею и отправляются в ?отстойник? на днокол,s/
В режиме промывки фильтра открывается расположенный снизу чаши шаровой кран и отфильтрованный осадок потоком воды смывается в дренаж. Во всё время промывки фильтра подача отфильтрованной воды не прерывается.
Осадок, образующийся на дне фильтра, легко удаляется при промывке. В случае прилипания осадка к стенкам колбы он удаляется без усилий.
Принцип действия встроенного регулятора давления основан на принципе уравновешивания сил: усилие, создаваемое водой на мембране, уравновешивается усилием настроечной пружины. Например, когда при увеличении расхода воды происходит падение давление на выходе клапана, создаваемое водой усилие на мембране также снижается и результирующее усилие пружины открывает клапан. При этом давление на выходе начинает расти до достижения равновесного состояния.
Комплект поставки:
• Фильтр в сборе (корпус, чаша с держателем и сеткой, шаровый кран)
• Ключ ZR06F к промывному фильтру
• Комплект фитингов (американок) с наружной резьбой (2 комплекта в составе накидной гайки, уплотнительного кольца и патрубка с наружной резьбой)
• Инструкция по монтажу
• Паспорт изделия
